L’essentiel à retenir : l’échographie utilise des ultrasons inaudibles pour cartographier vos organes sans aucune radiation ionisante. Cette technologie piézoélectrique convertit les échos en images dynamiques, offrant un diagnostic sûr et indolore en temps réel. Notez que la vitesse du son dans vos tissus atteint 1540 mètres par seconde, garantissant une précision millimétrique pour votre suivi médical ou obstétrical.
La vitesse des ultrasons dans les tissus humains est d’environ 1540 mètres par seconde, une constante physique qui permet de cartographier l’intérieur de votre corps sans aucune radiation ionisante.
Pourtant, comprendre comment fonctionne une échographie peut paraître complexe lorsque l’on ignore le rôle des échos sonores. Nous détaillons ici les principes de cette technologie non invasive pour vous aider à appréhender sereinement votre prochain examen.
- Comment fonctionne une échographie : le principe des ultrasons
- La sonde, pièce maîtresse de la captation acoustique
- Le traitement informatique pour une vision en temps réel
- Préparation et déroulement : ce que vous devez savoir
- Les contraintes physiques liées à la propagation du son
- L’évolution vers le Doppler et l’imagerie interventionnelle

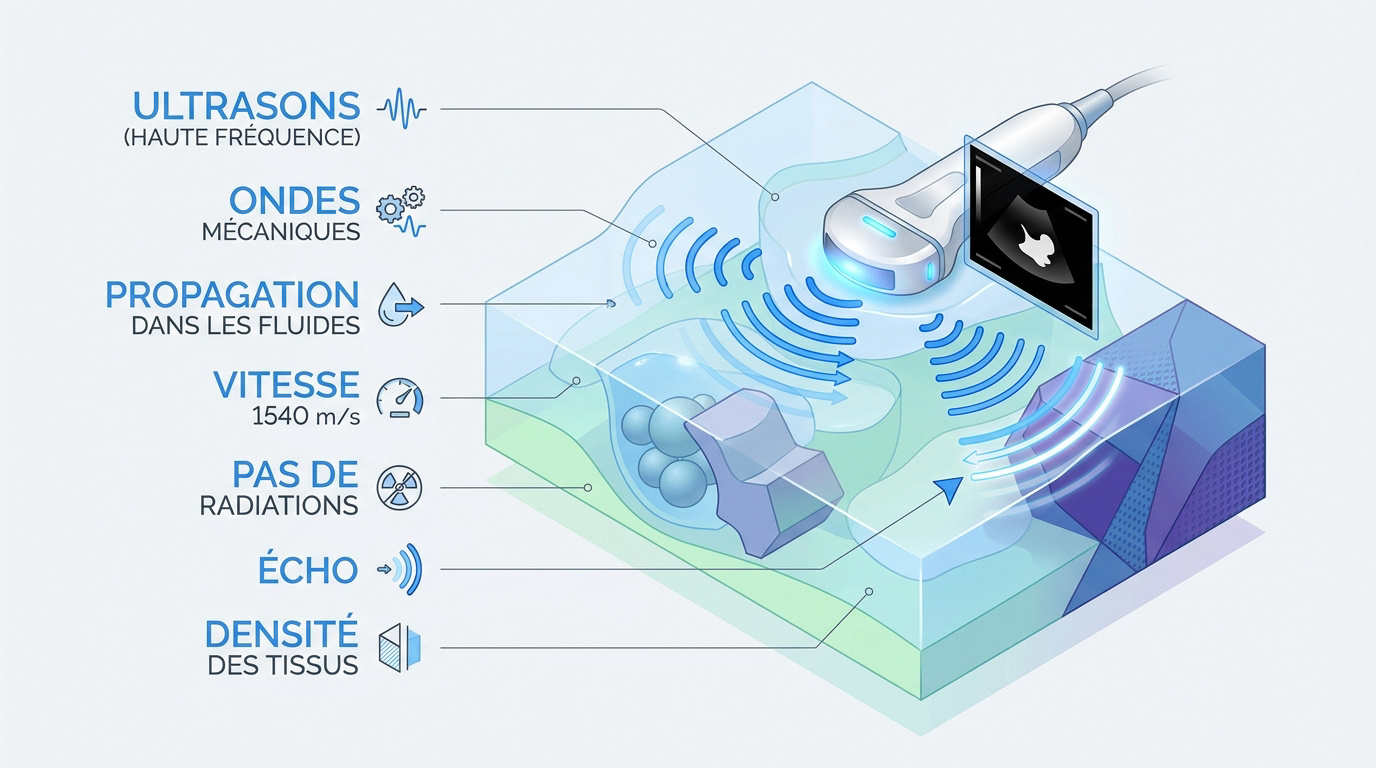

Comment fonctionne une échographie : le principe des ultrasons
L’échographie repose sur l’émission d’ondes sonores à haute fréquence, inaudibles, qui rebondissent sur les organes internes. Ce diagnostic non invasif et sans radiations ionisantes permet une visualisation précise des tissus mous en temps réel.
La compréhension de cette technique commence par l’analyse de la nature physique des ondes sonores médicales.
La nature physique des ondes sonores médicales
Les ultrasons sont des ondes mécaniques. Leur fréquence dépasse les 20 000 Hertz. Sachez que l’oreille humaine ne les perçoit jamais.
Ces ondes se déplacent dans les milieux liquides et solides. Votre corps est composé majoritairement d’eau. Cela facilite grandement cette propagation acoustique.
La vitesse de déplacement est une constante physique majeure. Elle atteint environ 1540 mètres par seconde dans vos tissus mous.
Cette technologie aide à diagnostiquer l’ insuffisance veineuse : de quoi s’agit-il vraiment ? de manière très efficace.
L’absence de dangerosité face aux rayons X
Contrairement au scanner ou à la radiologie, l’échographie n’utilise aucune radiation ionisante. C’est une technique dite non irradiante. Elle ne modifie pas la structure de vos molécules. Cette sécurité est un atout majeur pour les examens répétés régulièrement.
Aucun effet biologique nocif n’a été recensé chez l’homme à ce jour. Vous pouvez donc passer cet examen sans crainte pour votre santé. C’est un point très rassurant.
Cette innocuité permet son usage systématique chez les femmes enceintes. Le suivi fœtal devient possible sans aucun risque. La surveillance médicale gagne en sérénité grâce à cela.
Le phénomène de réflexion sur les parois organiques
Les ondes rencontrent des obstacles lors de leur trajet. Elles rebondissent sur les parois des organes. Ce retour de l’onde s’appelle scientifiquement l’écho.
L’échographie fonctionne comme un sonar de sous-marin, utilisant le temps de retour du son pour cartographier l’invisible.
La densité des structures influence la force du signal renvoyé. Un os renvoie tout, alors qu’un liquide laisse passer l’onde. Cette différence crée le contraste final.
L’ordinateur analyse ensuite ces variations pour dessiner les contours. C’est une véritable prouesse de physique appliquée.

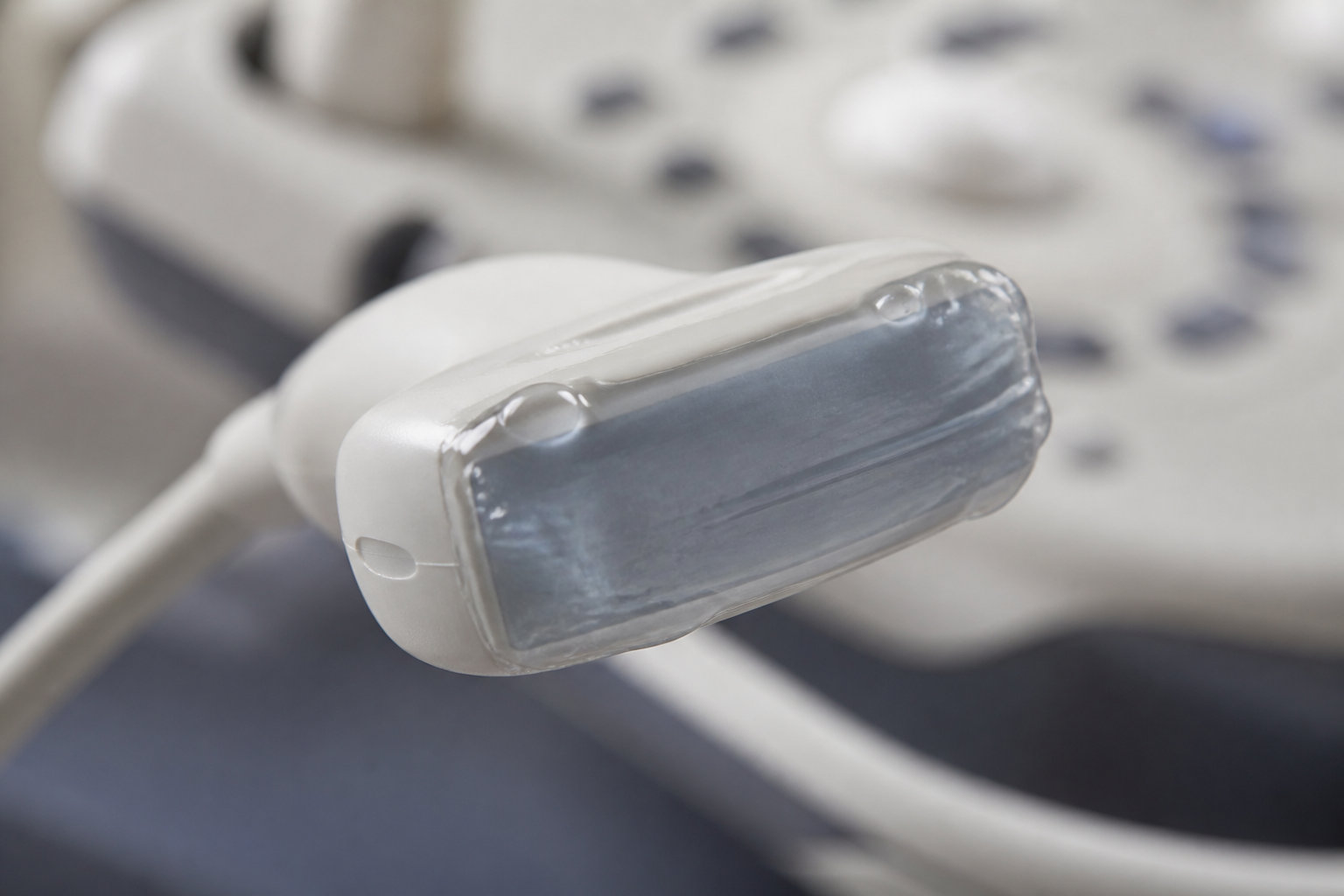

La sonde, pièce maîtresse de la captation acoustique
Mais pour émettre ces ondes, il faut un outil spécifique : la sonde ou transducteur.
La technologie piézoélectrique au cœur du transducteur
La sonde contient des cristaux piézoélectriques très sensibles. Lorsqu’ils reçoivent un courant électrique, ils se mettent à vibrer. Cette vibration produit alors les fameux ultrasons. C’est une transformation directe de l’énergie électrique en énergie mécanique.
Ces cristaux jouent un double rôle fondamental. Ils émettent le signal puis attendent son retour. Ils captent alors la pression acoustique renvoyée par vos organes.
La qualité de ces composants détermine la netteté de l’image. Une sonde performante garantit un diagnostic fiable. C’est le cœur technologique de tout l’appareil.
L’émission et la réception alternées des signaux
La sonde fonctionne par impulsions très brèves. Elle émet pendant un temps infime. Le reste du temps, elle se met en mode écoute.
Elle doit capter des échos parfois extrêmement faibles. Un système de filtrage élimine les bruits de fond inutiles. La précision est ici chirurgicale pour l’opérateur.
Ce cycle se répète des milliers de fois par seconde. Vous ne percevez absolument rien durant ce processus.
Consultez notre guide pour tout savoir sur l’accu chek autopiqueur pour une autre technologie de santé.
L’ergonomie des sondes selon la zone explorée
Il existe plusieurs formes de sondes adaptées. Les sondes convexes servent pour l’abdomen. Elles offrent un champ de vision large et profond.
Les sondes linéaires sont préférées pour les structures superficielles. Elles sont idéales pour examiner vos tendons ou votre thyroïde. La fréquence utilisée est alors plus élevée.
- Sonde convexe : exploration abdominale et obstétricale.
- Sonde linéaire : étude des muscles, tendons et vaisseaux.
- Sonde endocavitaire : examens prostatiques ou gynécologiques précis.
Le traitement informatique pour une vision en temps réel
Une fois les signaux captés, l’ordinateur doit traduire ces données brutes en images compréhensibles.
L’interprétation de l’impédance acoustique des tissus
Chaque organe possède une résistance propre au son. C’est ce qu’on appelle l’impédance acoustique. Elle varie selon la densité du tissu traversé.
La graisse, l’eau et le muscle réagissent différemment. L’ordinateur calcule ces différences en une fraction de seconde. Il identifie ainsi la nature des structures rencontrées.
Cette analyse permet de distinguer un kyste liquide d’une masse solide. C’est crucial pour votre futur diagnostic.
Nous vous invitons à consulter les informations sur le kyste vulvaire traitement naturel pour illustrer ce type de pathologie.

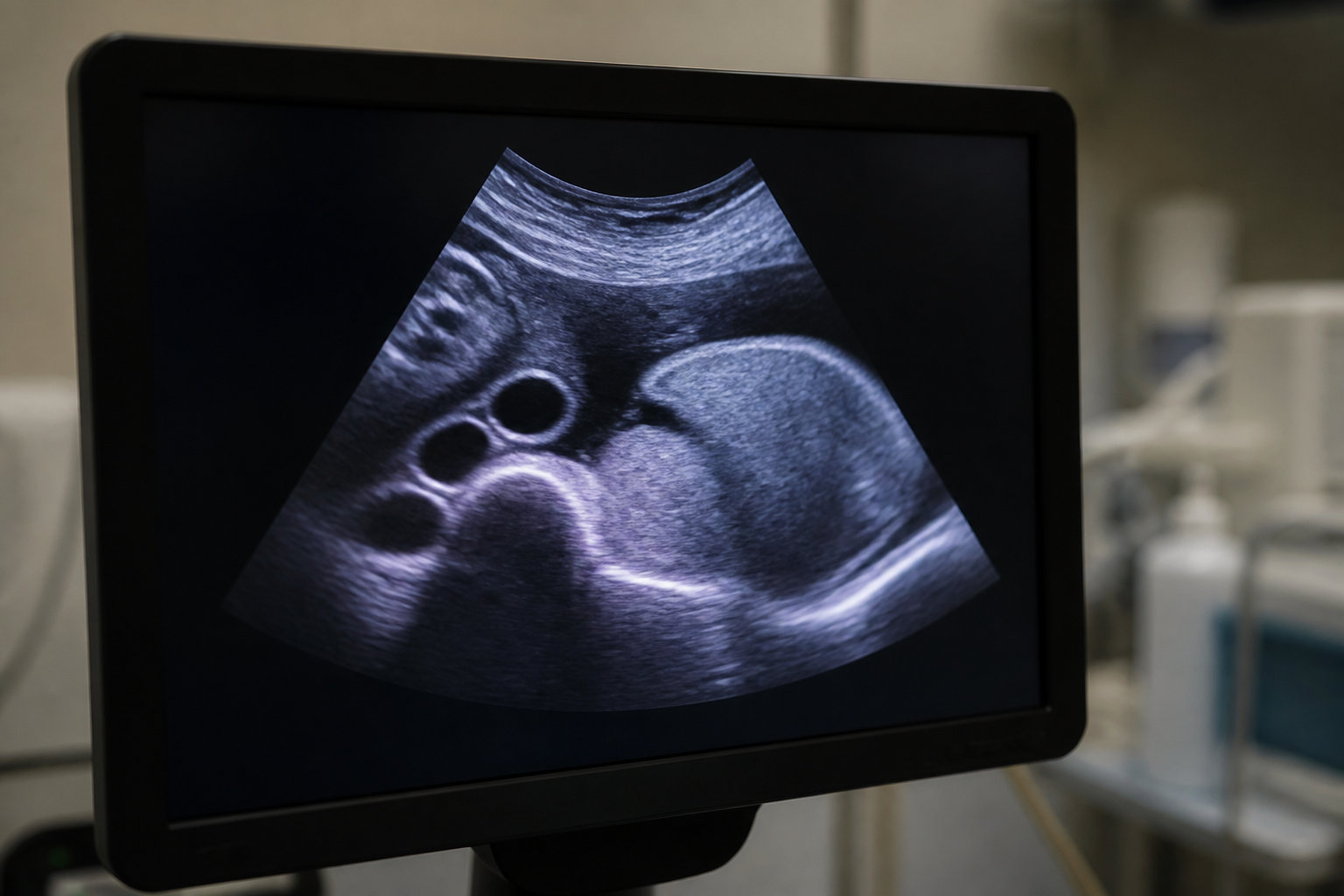

La conversion des échos en niveaux de gris
L’intensité du signal reçu détermine la couleur à l’écran. Un écho fort apparaît blanc, on dit qu’il est hyperéchogène. À l’inverse, l’absence d’écho produit du noir. Les nuances intermédiaires forment les différents niveaux de gris.
La profondeur est calculée selon le temps de trajet. Plus l’écho met du temps, plus l’organe est loin. Le logiciel place alors le point précisément.
L’image échographique est une partition de gris où chaque nuance révèle la densité intime de vos organes.
L’affichage instantané des mouvements internes
La puissance de calcul actuelle permet une fluidité totale. Vous voyez votre cœur battre en direct sur l’écran. C’est l’un des grands avantages de l’échographie.
Cette observation dynamique aide à comprendre le fonctionnement des organes. Le médecin peut vous demander de respirer ou de bouger. L’image suit vos mouvements sans aucun retard.
L’appareil peut aussi enregistrer des séquences vidéo complètes. Ces boucles cinématographiques facilitent l’interprétation ultérieure des résultats. Le médecin peut alors revoir certains passages clés. C’est un outil de travail formidable.
Préparation et déroulement : ce que vous devez savoir
Pour obtenir ces images de qualité, votre collaboration lors de la préparation est indispensable.
L’utilité technique du gel de couplage
L’air est le pire ennemi des ultrasons. Il bloque totalement leur passage vers votre corps. C’est pourquoi le gel est indispensable.
Ce produit assure une continuité acoustique parfaite entre la sonde et la peau. Il élimine les bulles d’air parasites. Sans lui, l’image serait totalement illisible.
Le gel est hypoallergénique et composé majoritairement d’eau. Il ne tache pas vos vêtements personnels.
L’application du gel peut être un peu fraîche au contact. C’est le seul petit désagrément notable.
Les contraintes de jeûne et de remplissage vésical
Pour une échographie pelvienne, il faut avoir la vessie pleine. Elle sert de « fenêtre » pour voir les organes situés derrière. C’est une contrainte technique nécessaire.
| Type d’examen | Préparation requise | Objectif |
|---|---|---|
| Abdominale | Jeûne 6h | Éviter les gaz et vider l’estomac |
| Pelvienne | Boire 1L d’eau | Remplir la vessie pour la visibilité |
| Rénale | Vessie pleine | Optimiser l’étude des voies urinaires |
| Mammaire | Aucune | Examen de surface direct |
Le jeûne évite la présence de gaz intestinaux gênants. La vésicule biliaire reste ainsi bien gonflée et visible. Respectez bien ces consignes pour la réussite.

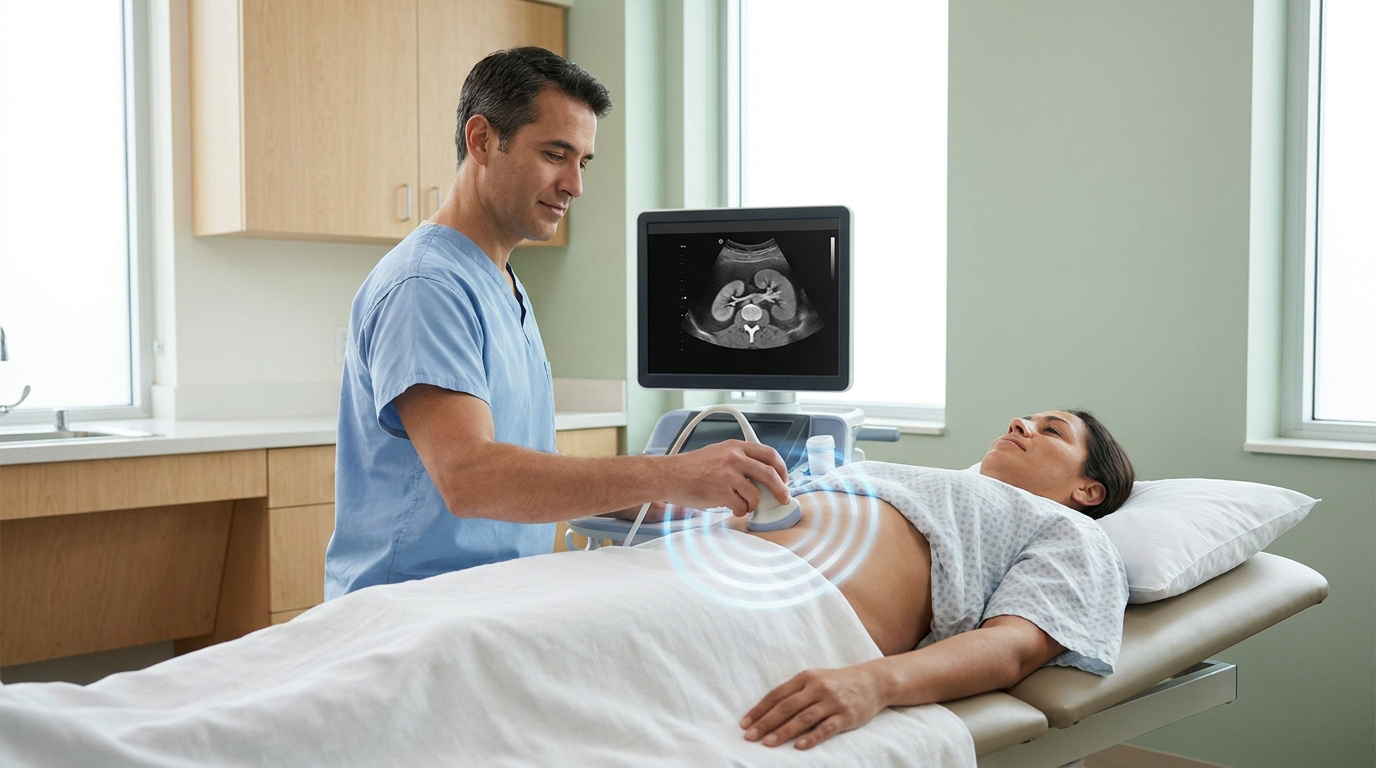

Votre positionnement et le temps nécessaire à l’examen
Vous serez généralement allongé sur une table d’examen. Le médecin vous demandera parfois de vous mettre sur le côté. Ces postures facilitent l’accès aux organes.
Une séance standard dure entre quinze et trente minutes. Tout dépend de la complexité de la zone à explorer. C’est un examen relativement rapide et confortable.
L’opérateur déplace la sonde avec une pression modérée. Il prend des clichés des zones les plus importantes.
Voici un complément sur les symptômes d’inflammation de la vésicule biliaire pour le contexte diagnostique.
Les contraintes physiques liées à la propagation du son
Malgré sa polyvalence, l’échographie se heurte à certains obstacles physiques infranchissables.
L’opacité des structures osseuses et gazeuses
Les os arrêtent net les ultrasons. Ils créent une zone d’ombre derrière eux, comme un écran opaque. On appelle cela une ombre acoustique.
L’air contenu dans les poumons ou les intestins pose le même problème. Il disperse les ondes dans toutes les directions. La visibilité devient alors quasi nulle.
C’est pourquoi l’échographie n’est pas adaptée pour étudier le squelette. D’autres examens comme la radio sont préférables.
Vous pouvez toutefois soulager votre dos avec le champ de fleurs pour les problèmes osseux/musculaires.
La gestion de l’atténuation du signal en profondeur
Plus l’onde s’enfonce, plus elle perd de son énergie. Elle est absorbée par les tissus traversés. C’est le phénomène naturel de l’atténuation.
L’échographiste ajuste alors les réglages de gain sur sa machine. Il amplifie les échos lointains pour compenser cette perte. Votre morphologie joue aussi un rôle dans cette clarté. Les tissus adipeux ont tendance à diffuser davantage le son.
Le choix de la fréquence est donc un compromis permanent. Une fréquence basse va plus loin mais est moins précise. C’est tout l’art de l’opérateur.
Les spécificités des examens par voies naturelles
Parfois, la voie externe ne suffit pas pour voir correctement. On utilise alors des sondes endocavitaires plus fines. Elles permettent d’être au plus près des organes.
La résolution d’image est nettement supérieure dans ce cas précis. On peut utiliser des fréquences très hautes. Le détail des tissus devient alors impressionnant.
Nous utilisons ces méthodes spécifiques pour les besoins suivants :
- Voie transvaginale : meilleure vue de l’utérus et des ovaires.
- Voie transrectale : étude précise de la prostate.
- Voie transœsophagienne : observation détaillée du cœur par l’œsophage.
L’évolution vers le Doppler et l’imagerie interventionnelle
L’échographie moderne ne se contente plus de l’anatomie ; elle analyse aussi les flux et guide les gestes.
La mesure des vitesses circulatoires par effet Doppler

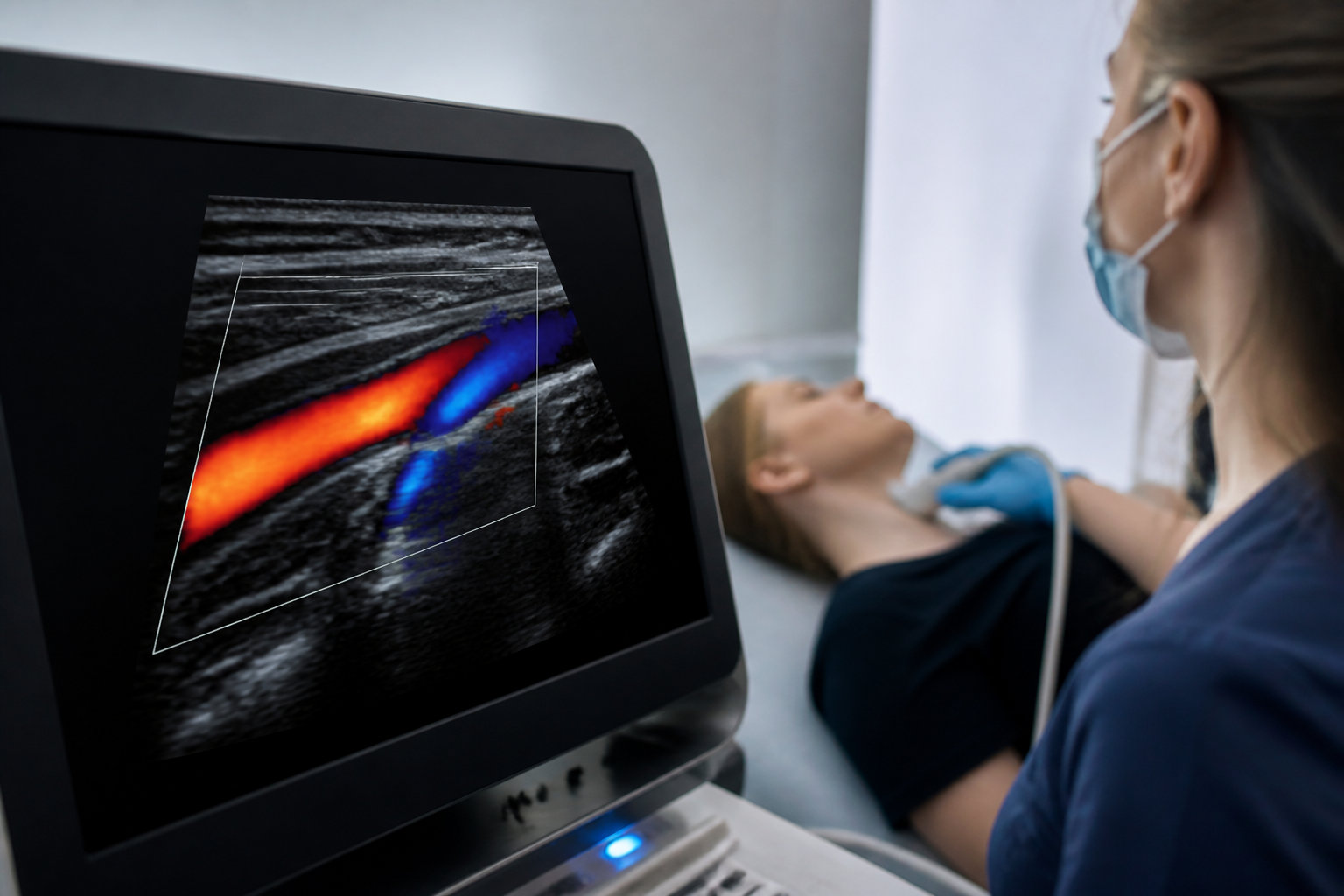

L’effet Doppler mesure le changement de fréquence du son en mouvement. Il s’applique ici aux globules rouges circulant dans vos vaisseaux. C’est une mesure dynamique.
Le sang qui s’approche apparaît en rouge, celui qui s’éloigne en bleu. Ces couleurs aident à repérer les anomalies de flux. On détecte ainsi facilement les caillots.
C’est un outil indispensable pour surveiller vos artères et vos veines. La précision des mesures est remarquable.
Voici nos conseils sur le pansement compressif : comment l’utiliser pour les soins vasculaires.
La surveillance du développement fœtal
L’échographie obstétricale a beaucoup évolué avec les modes 3D et 4D. On peut désormais reconstruire le visage du fœtus en relief. C’est un moment souvent fort en émotion pour les futurs parents. Mais l’aspect médical reste prioritaire.
Le médecin effectue des mesures biométriques très précises à chaque étape. Il vérifie la croissance des membres et des organes vitaux. Le suivi morphologique est ainsi complet.
L’échographie de grossesse est le premier lien visuel, une fenêtre ouverte sur le développement mystérieux de la vie.
Le guidage précis pour les prélèvements et biopsies
L’échographie sert aussi de guide pour les gestes médicaux. Le médecin voit l’aiguille progresser en temps réel dans les tissus. Cela sécurise énormément le prélèvement.
On parle alors d’échographie interventionnelle pour ces actes spécifiques. La précision du geste est ainsi garantie au millimètre près. Les risques de complications diminuent fortement.
Nous utilisons cette technologie pour les interventions suivantes :
- Biopsie mammaire ou thyroïdienne sous contrôle échographique.
- Ponction de liquide dans une articulation ou un kyste.
- Infiltration précise de médicaments dans une zone inflammatoire.
L’échographie utilise des ultrasons inaudibles et des cristaux piézoélectriques pour cartographier vos organes sans radiations. Cette technologie sécurisée analyse la réflexion des ondes selon l’impédance des tissus pour un diagnostic immédiat. Respectez les consignes de préparation pour garantir une visibilité optimale lors de votre prochain examen. La précision acoustique assure votre sérénité médicale.
